perspectivă liniară

Având în vedere că linia orizontului - acesta este locul în care toate detaliile atunci când există cerul și pământul, în mod logic ne-ar trebui să vedem în cazul în care sunt facilitățile construite pe punctul de vedere.

În perspectivă liniară, toate părțile vin împreună într-un singur punct de fugă la orizont. Toate obiectele care ne urmăresc, au laturile paralele. Astfel, toate liniile verticale absolut verticale și orizontale toate sunt orizontale. Singura linie la un unghi, este cele care sunt îndepărtate de marginile obiectelor la punctul de fugă pe linia orizontului.

Aceste obiecte care se retrag de la linia menționată ca „ortogonale“, și așa cum le numim mai departe.

Observați următoarele exemple pentru a înțelege mai bine principiul perspectivei liniare:

1) Nu este desenată pe desen orizont plan. La orizont este punctul de dispariție. În acest moment va converge toate liniile noastre ortogonale, care provin din obiectele de desen.

2) Aici am desenat un pătrat și un dreptunghi mic. Rețineți că piața se află la intersecția cu orizont, în timp ce caseta de mică, situată sub linia și pe partea dreaptă.

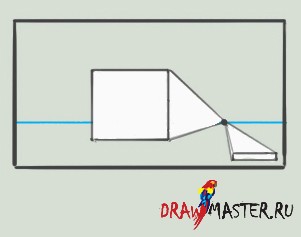

3) Din fiecare colț al celor două figuri deținem linia perpendiculară pe punctul de dispariție la orizont. Toate acestea converg în chiar acest punct.

4) Acum vom elimina liniile care fac obiectul. (De asemenea, nu se poate trage la toate aceste linii ortogonale invizibile, în cazul în care acestea nu sunt necesare, ca în acest exemplu. Cu toate acestea, desen linii ortogonale invizibile vă poate ajuta să înțeleagă mai bine obiectul.)

5) Pentru a evita efectul, în cazul în care aceste blocuri sunt eliminate la infinit, le putem tăia pe partea din spate a intersecției liniilor ortogonale fiecărui obiect. Vă rugăm să rețineți, partea din față a unității are o linie dreaptă, în sus și în jos, la stânga și la dreapta. Am observat noile linii verticale și orizontale pe care le-am adăugat o secțiune posterioară a fiecărui bloc?

6) În cele din urmă, vom șterge liniile ortogonale merge în jos până la punctul în care am traversat linia lor verticală, formând astfel o margine finală a acestor blocuri. Acum vom vedea că acestea sunt voluminoase și sunt situate pe suprafața pământului. Puteți continua pentru a construi zona de desen alte forme pentru a ascunde orizontul.

7) Uita-te pentru aceste noi unități, am adăugat! Să dorisuem liniile lor ortogonale, pentru a transmite mai bine adâncimea.

8) Se pare mai bine deja! Poti taia din nou linii ortogonale care intersectează linia verticală, așa cum am făcut mai devreme, pentru a da aceste unități volumul. Apoi, îndepărtați excesul de linii ortogonale și forme suprapuse.
